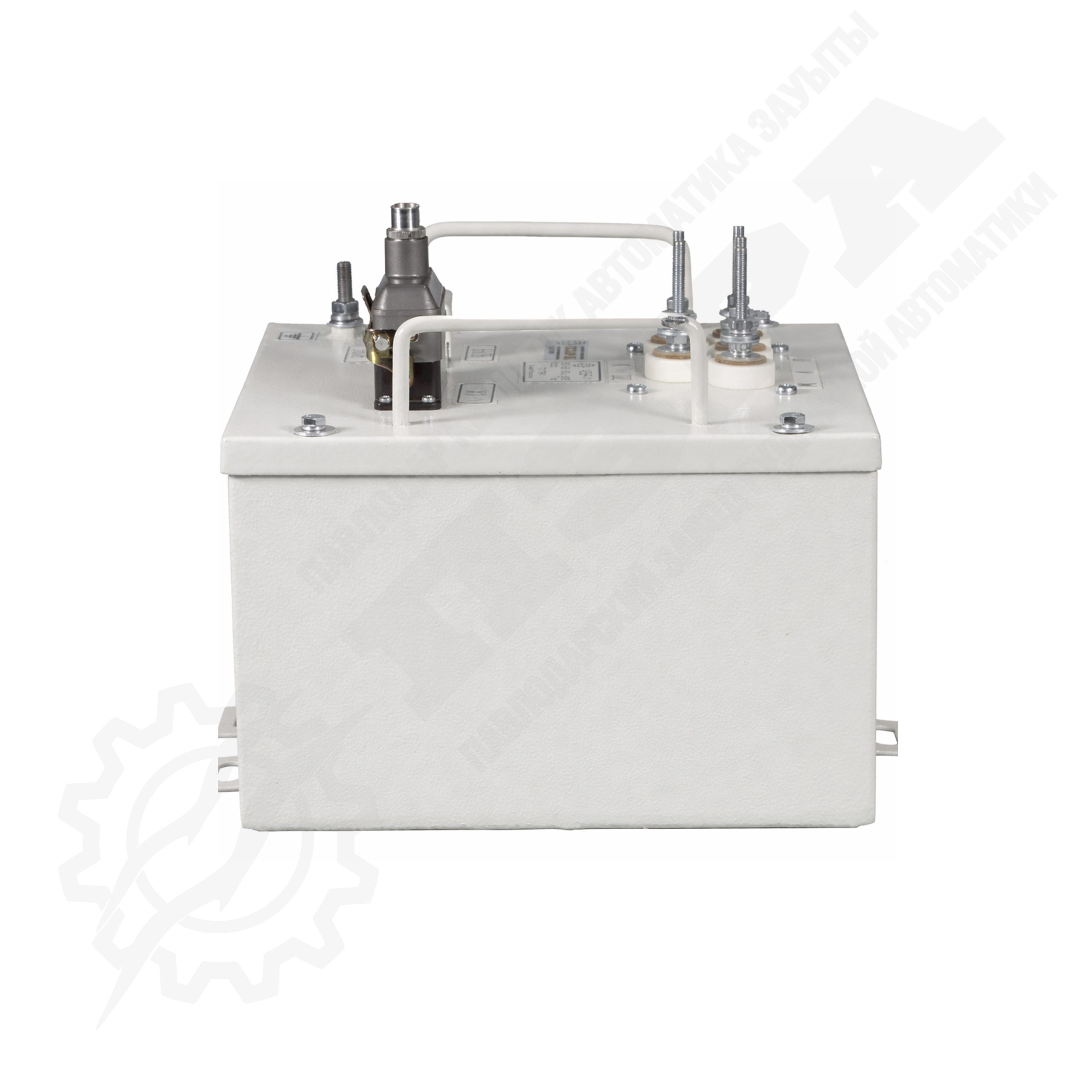

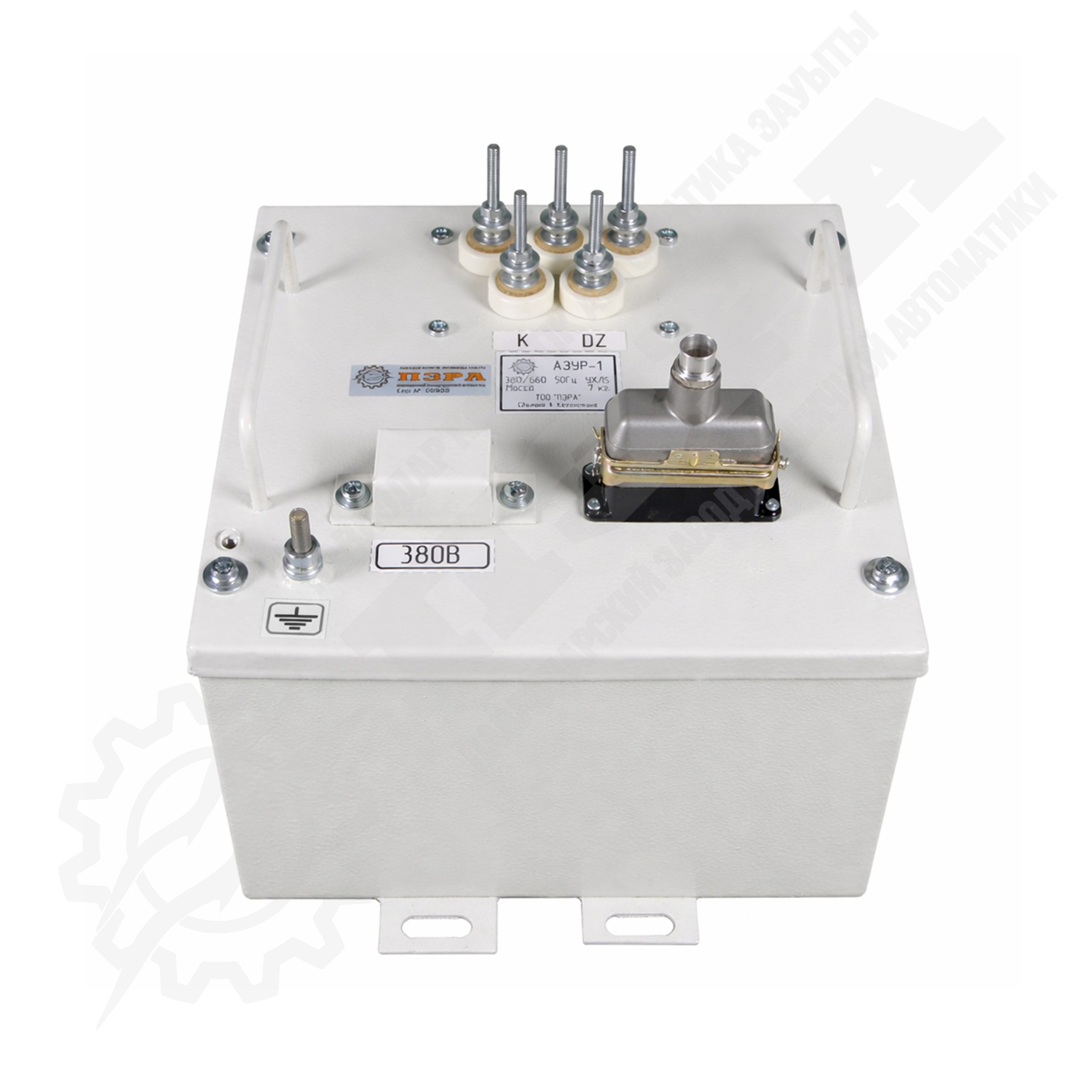

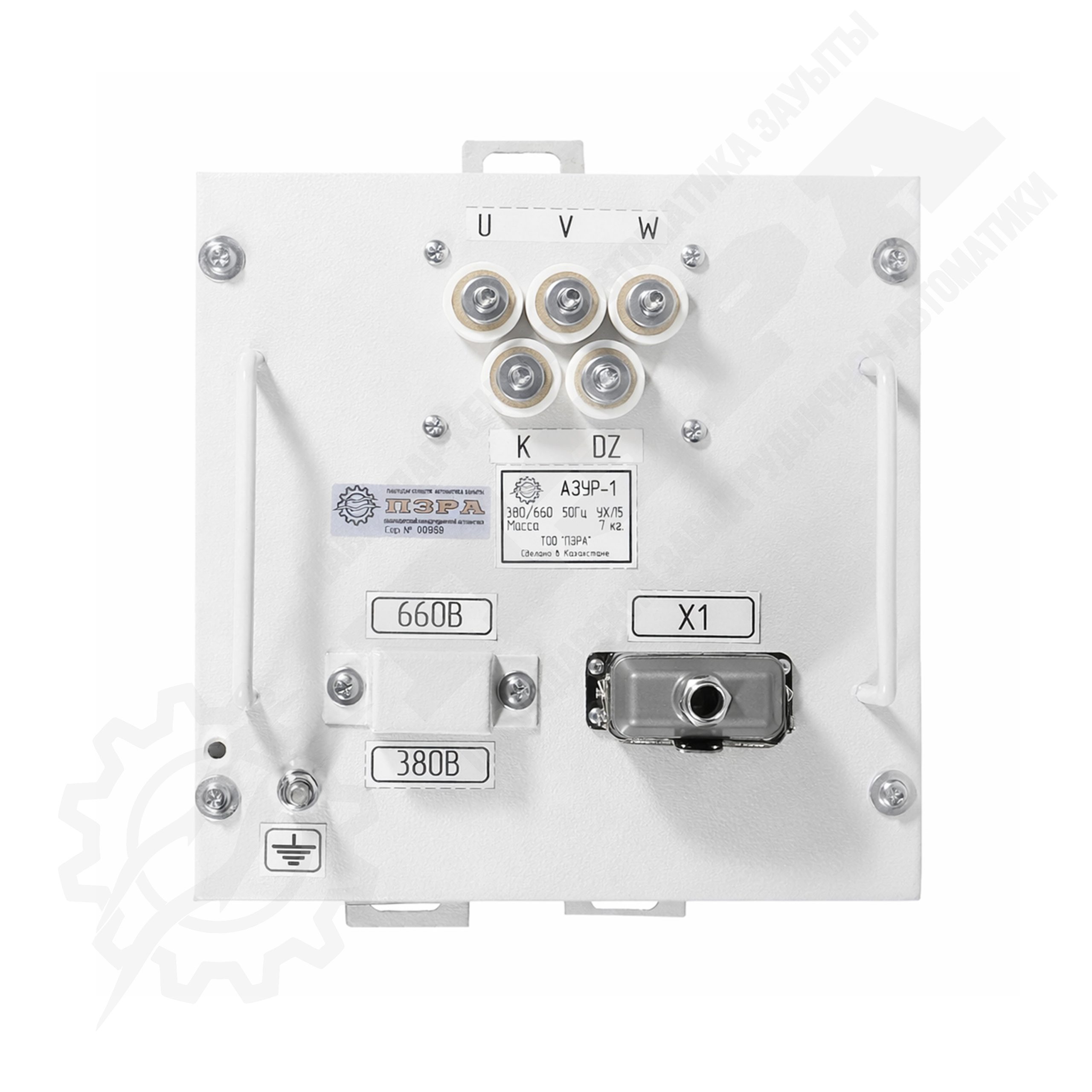

АЗУР-1
Аппарат защиты от токов утечки АЗУР-1 предназначен для защиты людей от поражения электрическим током и других опасных последствий утечек тока на землю в электрических сетях трехфазного переменного тока частотой 50 Гц напряжением 380 и 660В с изолированной нейтралью трансформатора.
Аппарат защиты встраивается в распределительные устройства низшего напряжения (РУНН) передвижных трансформаторных подстанций, применяемых в подземных выработках и на поверхности угольных и горнорудных предприятий.
Номинальное напряжение защищаемой трехфазной сети переменного тока – 380/660В, 50 Гц;
Напряжение питания аппарата – 127В, 50 Гц;
Выход блока БИН – отсутствует;
Изменение емкости сети – от 0 до 1,0 мкФ на фазу;
Сопротивление срабатывания при симметричной трехфазной нагрузки, не менее:
10 кОм на фазу при напряжении сети 380В;
30 кОм на фазу при напряжении сети 660В.
Сопротивление срабатывания при однофазной утечке, не более
15 Ом при напряжении сети 380В;
20 кОм при напряжении сети 660В.
Степень защиты изделия по ГОСТ 14254 соответствует IP54;
Размеры (ВхДхШ):320х275х225;
Масса: 15 кг;
Способ установки: навесной.
